PQA 1500
Mess- und Überwachungsgerät zum Erfassen, Analysieren und Überwachen aller wichtigen elektrischen Messgrößen in 3-phasigen Niederspannungsnetzen von 115 V bis 690 V.
Erweiterte Messfunktionen helfen die immer schwieriger werdenden Netzverhältnisse zuverlässig zu über- wachen, und steigern so die Versorgungssicherheit Ihrer elektrischen Anlage. Der Power Quality Analyizer PQA 1500 eignet sich ideal als Messgerät für Wirk- und Blindarbeit von Maschinenabgängen in Nieder- spannungshauptverteilungen. Mit Netzwerkanschluss und FRAKO Bus-Anschluss lässt sich der PQA 1500 einfach in das FRAKO-Datenerfassungs- system nach EN 50001 integrieren.
PQA 1500 – vielseitig …
- Messgerät für Wirk- und Blindarbeit für einzelne Maschinen/Abgänge
- Gerät zur Energiedatenerfassung mit dem PQM
- Nachfolger des EM-PQ 1500 bei Erweiterung/Austausch
- Integrierter Webserver
- Ethernetbasierte Ausleseprotokolle (Modbus TCP, REST)
und universell im Einsatz
- Netzüberwachung an Abgängen und Maschinen
- Energiezähler

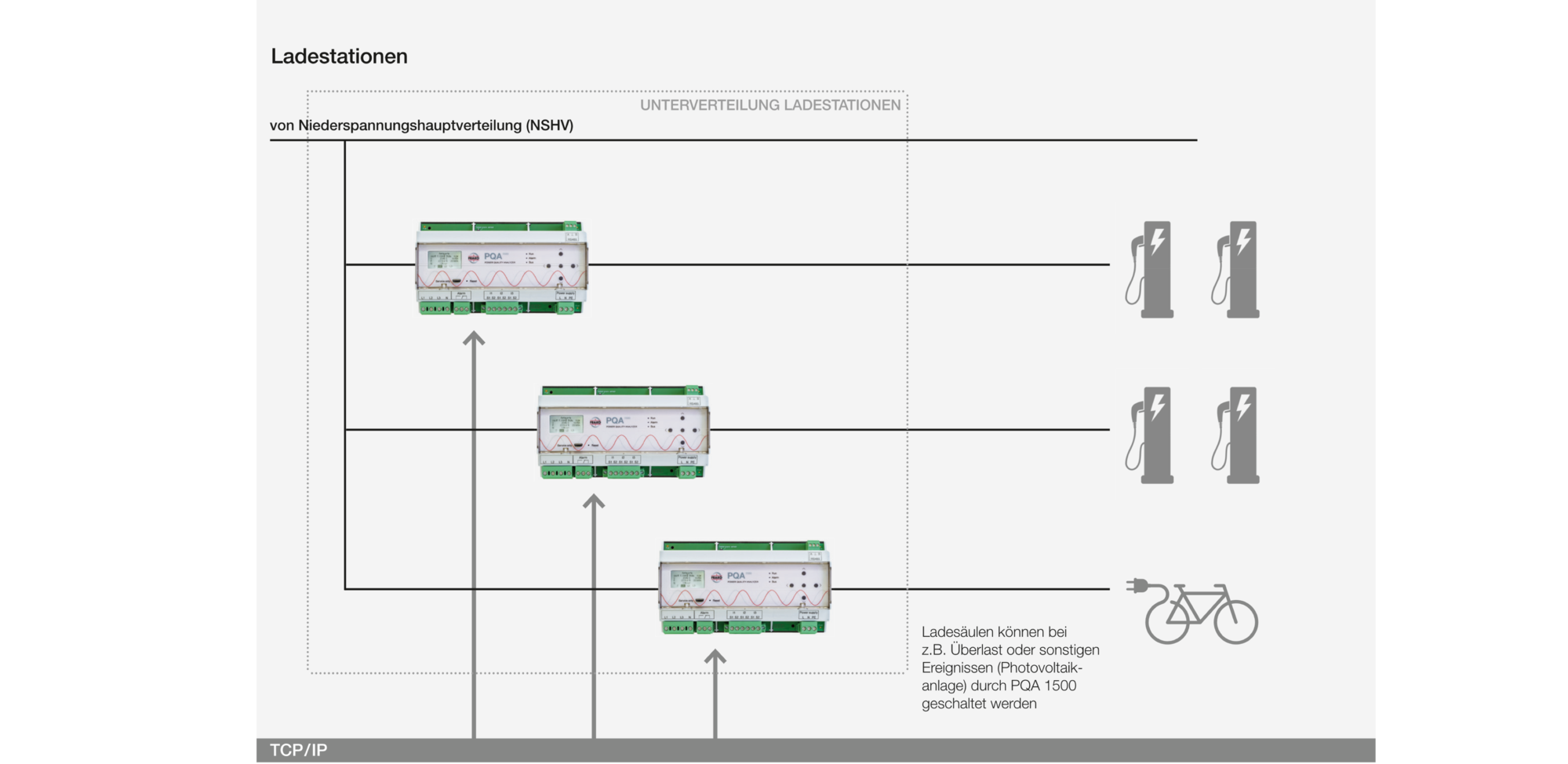

- Strombasierte Überlastungsabschaltung (zum Beispiel für Wallbox
Das Wichtigste auf einen BLICK:
- Überwachung und Beurteilung der Netzqualität; Messung aller relevanten Netzdaten in Nieder- und Mittelspannungsnetzen
- Energiezähler für Wirkarbeit (Bezug und Rückspeisung) und Blindarbeit
- Integriertes Alarmmanagement mit verschiedenen Ausgangskonfigurationen: Kontaktausgänge, Anzeige, LED
- Anbindung an das FRAKO Energie-Management-System über FRAKO Starkstrombus (RS-485) und TCP/IP
- Hutschienenmontage
- Sicherung der Zählerstande und Grenzwerte bei Netzausfall
- Menüführung im Klartext und Displayanzeige mit bis zu 8 Messwerten gleichzeitig • Menügesteuerte Programmierung mit Bedienerführung
- Spannungen der Außenleiter / Außenleiter und Außenleiter
- Ströme der 3 Außenleiter und im N / PEN
- cos φ, Wirk-, Blind- und Scheinleistung der Außenleiter
- Frequenz und Asymmetrie (Schieflast)
- THD von Spannung und Strom der Außenleiter
- Anteil der Harmonischen Spannung/Strom U2/I2...U19/I19
- Manuelle Erfassung von Spannung und Strom bis zur 50. Harmonischen
- Spannung
- Strom
- Leistungen (Wirk-, Blind- und Scheinleistung)
- Netzfrequenz
- Spannungsharmonische
- Stromharmonische
- Temperaturen
- Messung über drei externe Stromwandler

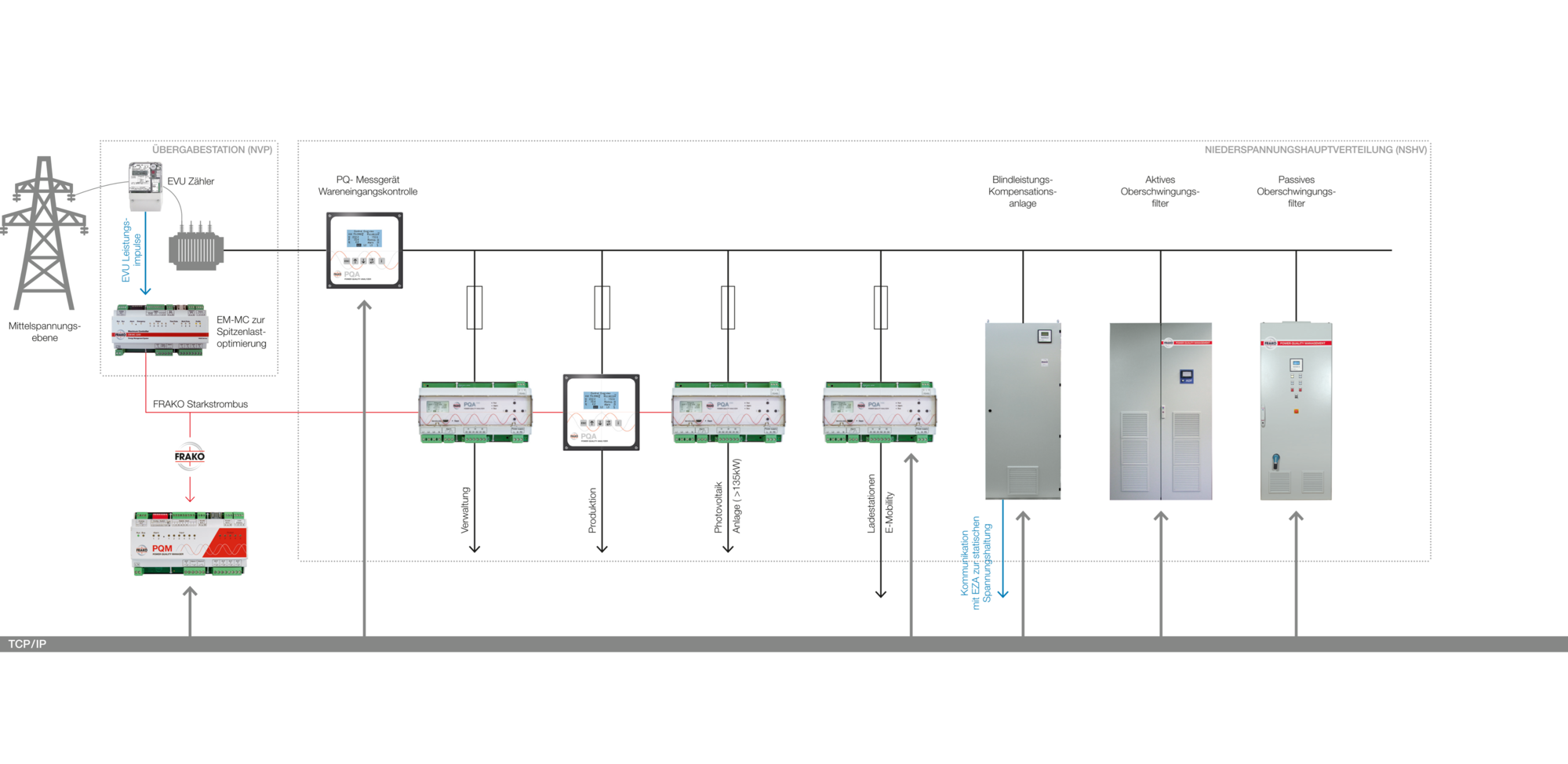

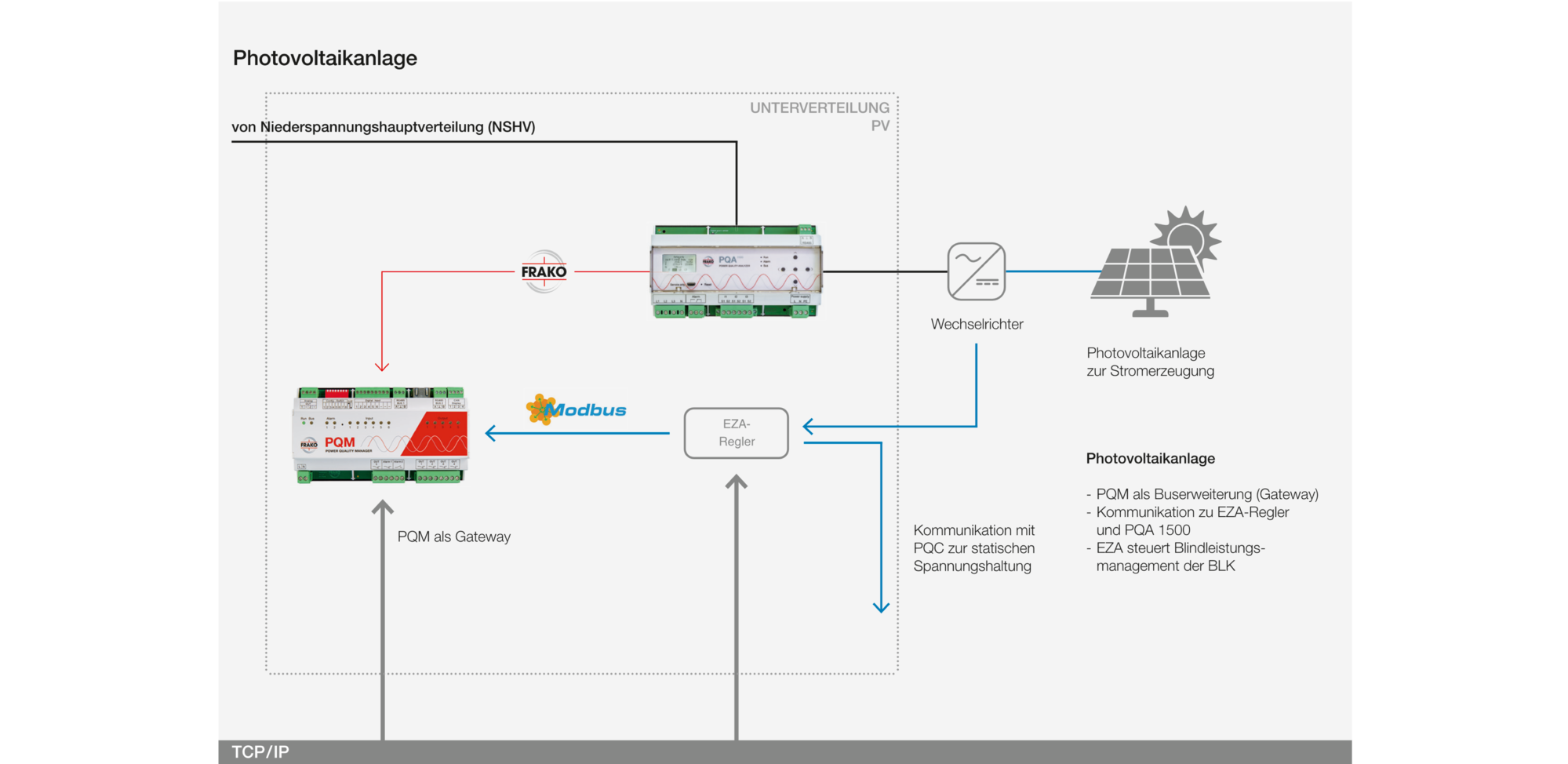

Anwendungsbeispiel des PQA 1500
Auch interessant
PQA-1101
Mess- und Überwachungsgerät zum Erfassen, Analysieren und Überwachen aller wichtigen elektrischen Messgrößen in 3-phasigen Niederspannungsnetzen von 115 V bis 690 V.
Mehr Informationen

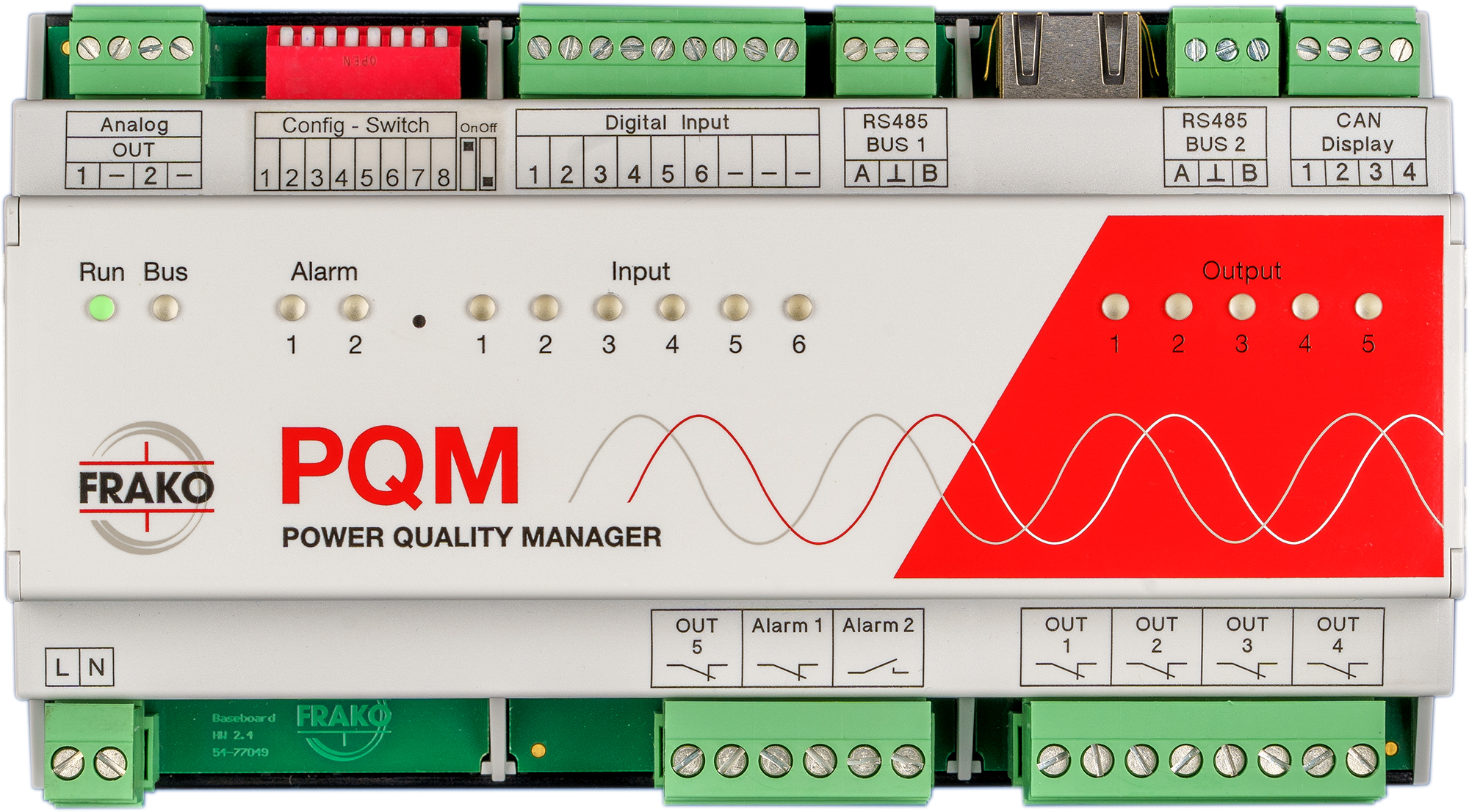

PQM
